VENTILATED BRAKE DISC

(Mod. FV-01)

APPLICATIONS:
I. Formula 3 (front / rear).
II. Formula type cars similar F-3 (front / rear)
III. Sport Prototypes.

CHARACTERISTICS:

  • Made in grey ferrous alloy, termical treatment.
  • Friction surface tangential mechanized.
  • Dinamic rocking.
  • Assembly mounting: fixed or float in disc
DIMENSIONS Fixed Disc Float in Disc
Ø outside 280 mm. 280 mm.
Ø inside 161 mm. 161 mm.
Mounting dimension 176 mm. 176 mm.
Mounting bolts 8 Fixation points 8 Fixation points
Thickness 17 mm. 17 mm.
Weight 2,435 kg. 2,435 kg.

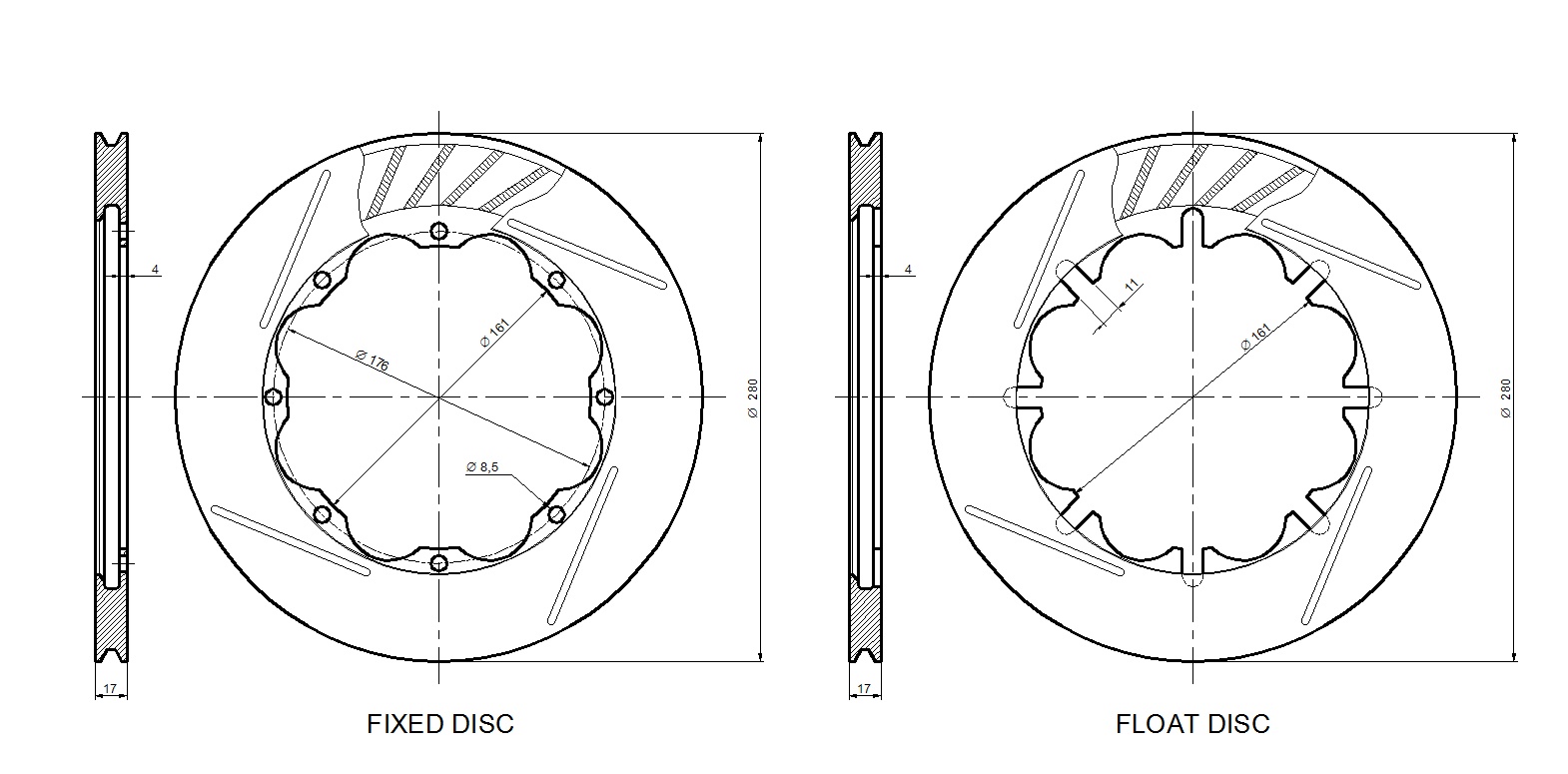

IMPORTANT MEASURES FOR INSTALLATION.

DISCO DE FRENO VENTILADO

(Mod. FV-01)

APLICACIONES:
I. Formula 3 (tren delantero / trasero).
II. Chasis Berta F-2 (tren delantero / trasero).
III. Sport Prototipos.

CARACTERISTICAS:
• Material de fabricación: fundición ferrosa tratada térmicamente.
• Superficie de fricción con mecanizado tangencial.
• Balanceado dinámicamente.
• Sistema de montaje fijo o flotante, sobre bujes diseñados especialmente con huelgo calibrado.

DIMENSIONES  /  DATOS TECNICOS Disco Fijo Disco Flotante
Ø exterior 280 mm. 280 mm.
Ø interior 161 mm. 161 mm.
Dist. entre agujeros de montaje 176 mm. 176 mm.
Sujeción de montaje 8 puntos 8 puntos
Espesor 17 mm. 17 mm.
Peso 2,435 Kg. 2,435 Kg.

DIMENSIONES IMPORTANTES PARA INSTALACION
