VENTILATED BRAKE DISC

(Mod. TV-01)

APPLICATIONS:
I. Touring Class-3 (front).
II. Sport Prototypes (front).

CHARACTERISTICS:

  • Made in grey ferrous alloy, termical treatment.
  • Friction surface tangential mechanized.
  • Dinamic rocking.
  • Assembly mounting: fixed or float in disc.
DIMENSIONS Fixed Disc Float in Disc
Ø outside 295 / 305 mm. 295 / 305 mm.
Ø inside 163 mm. 163 mm.
Mounting dimension 176 mm. 176 mm.
Mounting bolts 8 Fixation points 8 Fixation points
Thickness 18 a 23 mm. 18 a 23 mm.
Weight 3,625 kg. 3,655 kg.

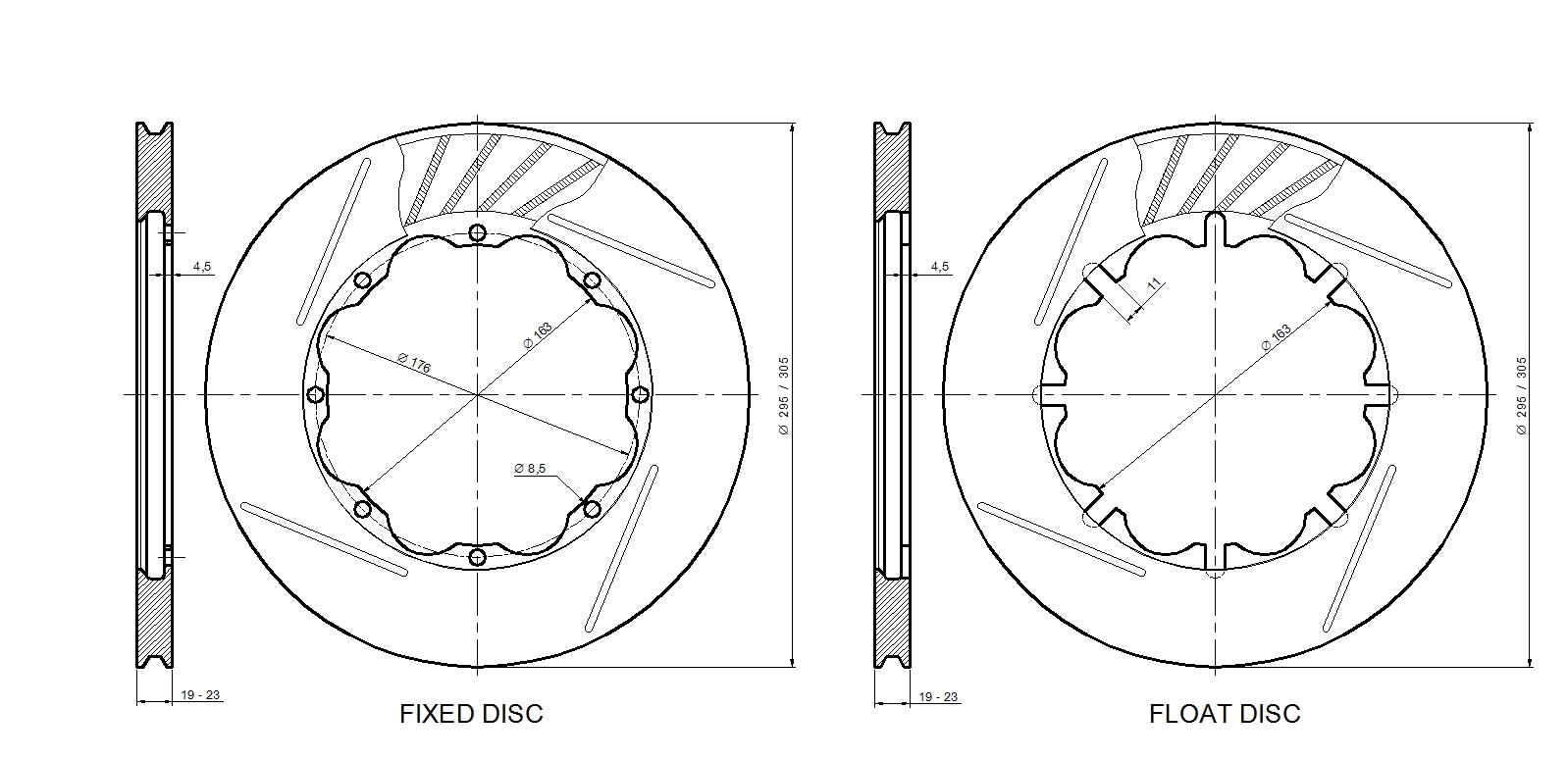

IMPORTANT MEASURES FOR INSTALLATION.

DISCO DE FRENO VENTILADO

(Mod. TV-01)

APLICACIONES:
I. Turismo C-3 (tren delantero).
II. Sport Prototipos (tren delantero).

CARACTERISTICAS:
• Material de fabricación; fundición ferrosa tratada térmicamente.
• Superficie de fricción con mecanizado tangencial.
• Balanceado dinámicamente.
• Sistema de montaje fijo o flotante, sobre bujes diseñados especialmente con huelgo calibrado.

DIMENSIONES  /  DATOS TECNICOS Disco Fijo Disco Flotante
Ø exterior 295 / 305 mm. 295 / 305 mm.
Ø interior 163 mm. 163 mm.
Dist. entre agujeros de montaje 176 mm. 176 mm.
Sujeción de montaje 8 puntos 8 puntos
Espesor 19 o 23 mm. 19 o 23 mm.
Peso (p/modelo de mayor dimension) 3,625 Kg. 3,655 Kg.

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
