VENTILATED BRAKE DISC

(Mod. TV-02)

APPLICATIONS:
I. Touring Class-2 (front).
II. Touring road Class-3 (front).

CHARACTERISTICS:

  • Made in grey ferrous alloy, termical treatment.
  • Friction surface tangential mechanized.
  • Dinamic rocking.
  • Assembly mounting: fixed or float in disc
DIMENSIONS Fixed Disc Float in Disc
Ø outside 259,5 mm. 259,5 mm.
Ø inside 137 mm. 137 mm.
Mounting dimension 149 mm. 149 mm.
Mounting bolts 8 Fixation points 8 Fixation points
Thickness 23 mm. 23 mm.
Weight 3,525 kg. 3,555 kg.

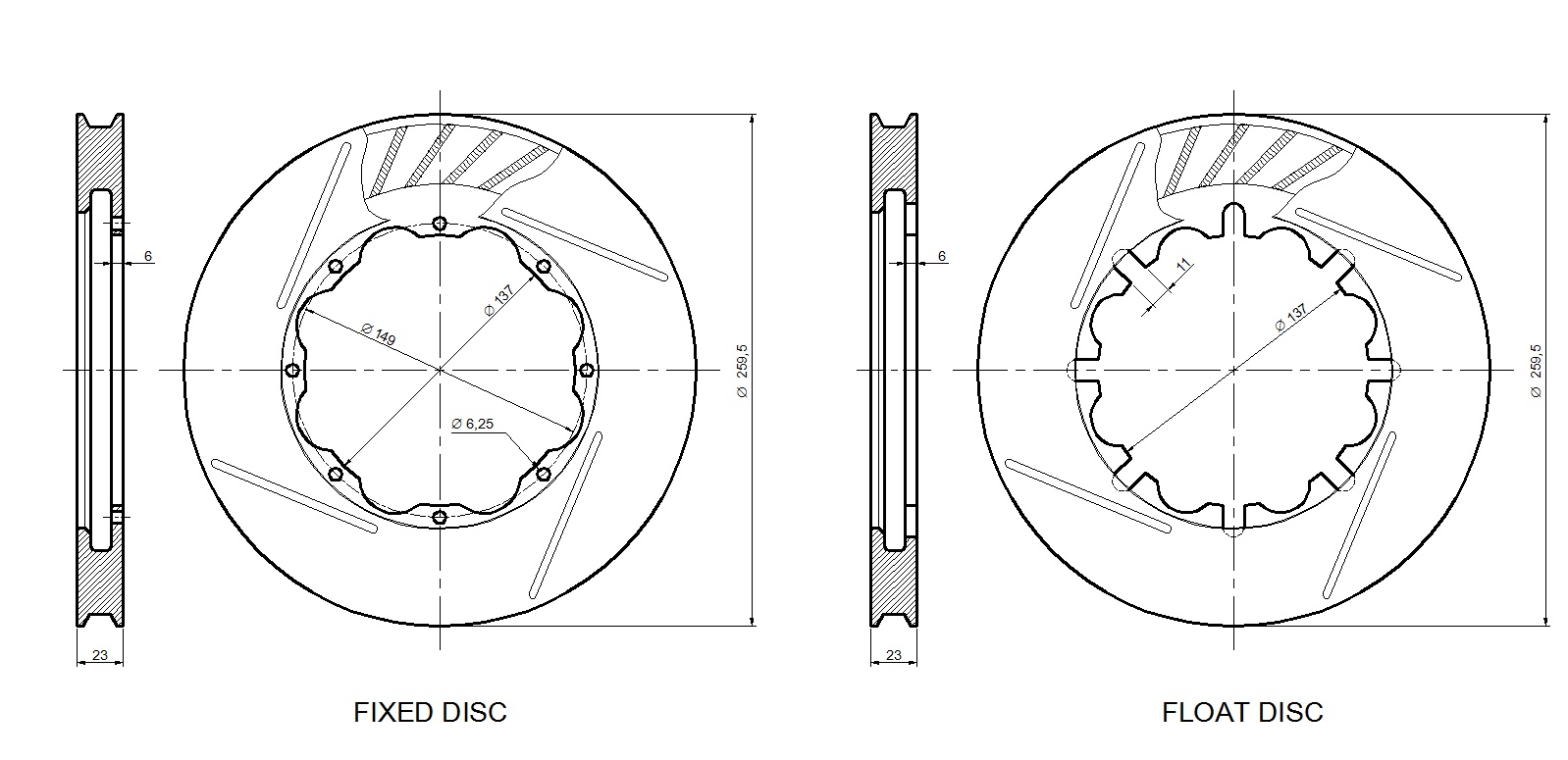

IMPORTANT MEASURES FOR INSTALLATION.

DISCO DE FRENO VENTILADO

(Mod. TV-02)

APLICACIONES:
I. Turismo C-2 (tren delantero).
II. Turismo Pista C-3 (tren delantero).

CARACTERISTICAS:
• Material de fabricación; fundición ferrosa tratada térmicamente.
• Superficie de fricción con mecanizado tangencial.
• Balanceado dinámicamente.
• Sistema de montaje fijo o flotante, sobre bujes diseñados especialmente con huelgo calibrado.

DIMENSIONES  /  DATOS TECNICOS Disco Fijo Disco Flotante
Ø exterior 259,5 mm. 259,5 mm.
Ø interior 137 mm. 137 mm.
Dist. entre agujeros de montaje 149 mm. 149 mm.
Sujeción de montaje 8 puntos 8 puntos
Espesor 23 mm. 23 mm.
Peso 3,525 Kg. 3,555 Kg.

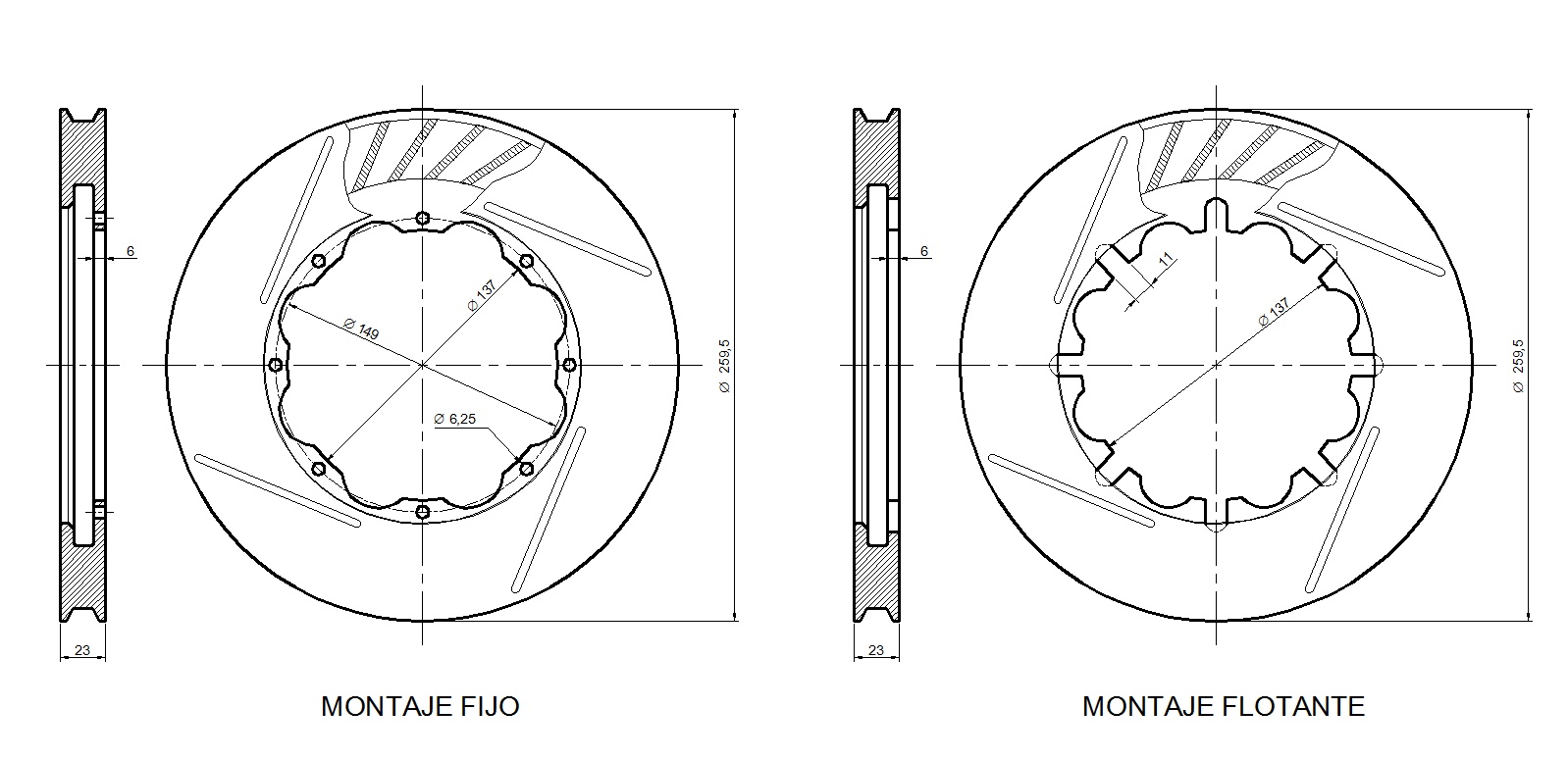

DIMENSIONES IMPORTANTES PARA INSTALACION
