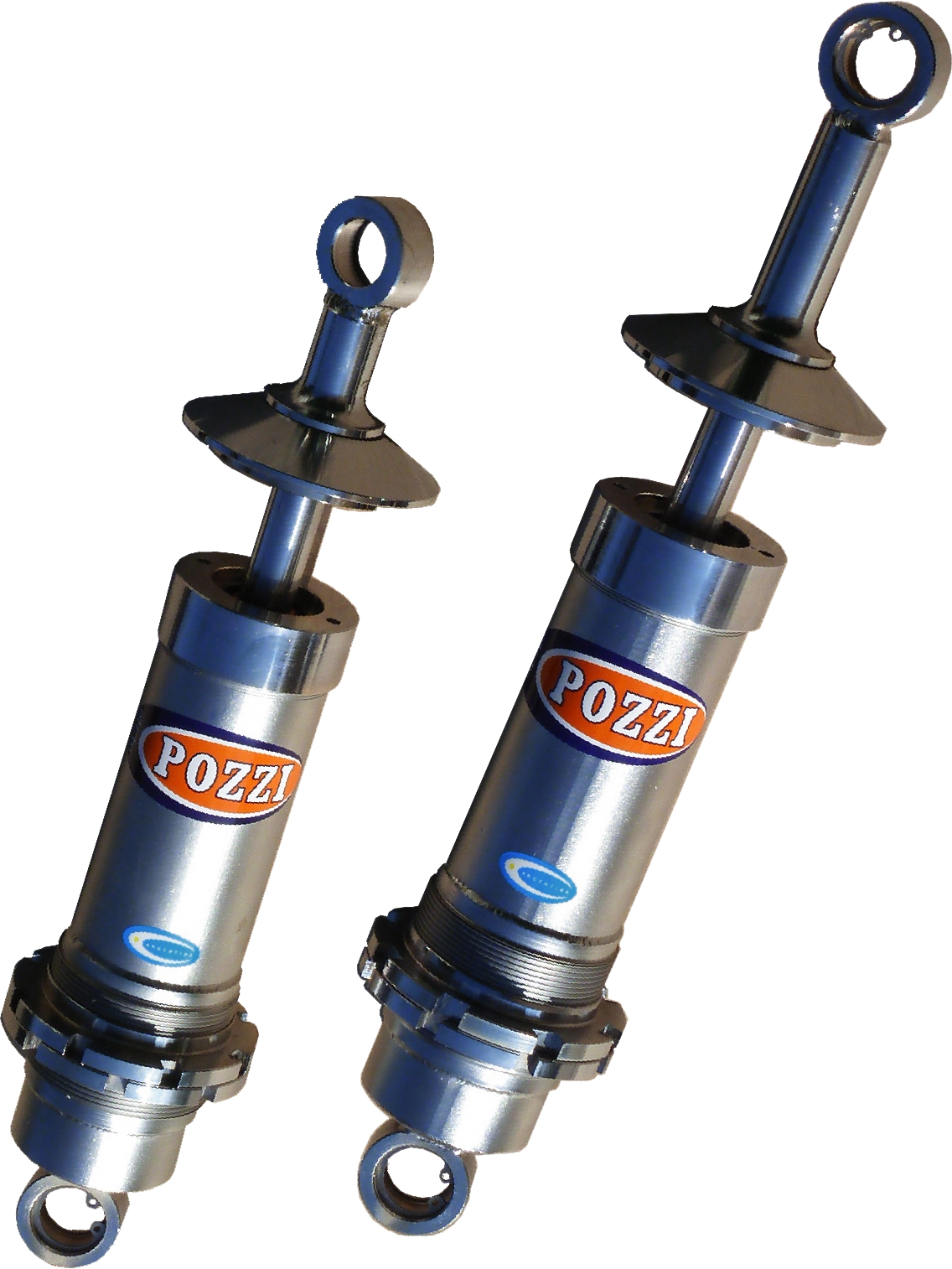

FORMULA FR-G

APLICACIONES:
I. Formula (categorías zonales en circuitos de tierra).

CARACTERÍSTICAS:
Amortiguador hidráulico bitubo.
Diámetro de pistón:        35 mm.
Diámetro de vástago:     16 mm.
Cárter normalizado.
Cilindro fabricado en acero especial.
Altura regulable opcional.

(*) Para utilizar con espirales de 58 mm. de diámetro interior.

INFORMACIÓN TÉCNICA

Código (**)
Long. extendido
‘A’

(mm)
Carrera
‘B’
(mm)
Long. carter
‘C’
(mm)
Long. toma sup.
‘D’
(mm)
Long. toma inf.
‘E’
(mm)
FR-G-01 267 50 145 42 16
FR-G-02 292 50 170 42 16
FR-G-03 341 80 190 42 16
FR-G-04 420 120 225 42 16
FR-G-05 470 150 250 42 16

(**) Esta dimensión puede modificarse utilizando los diferentes modelos de toma superior (ver accesorios).

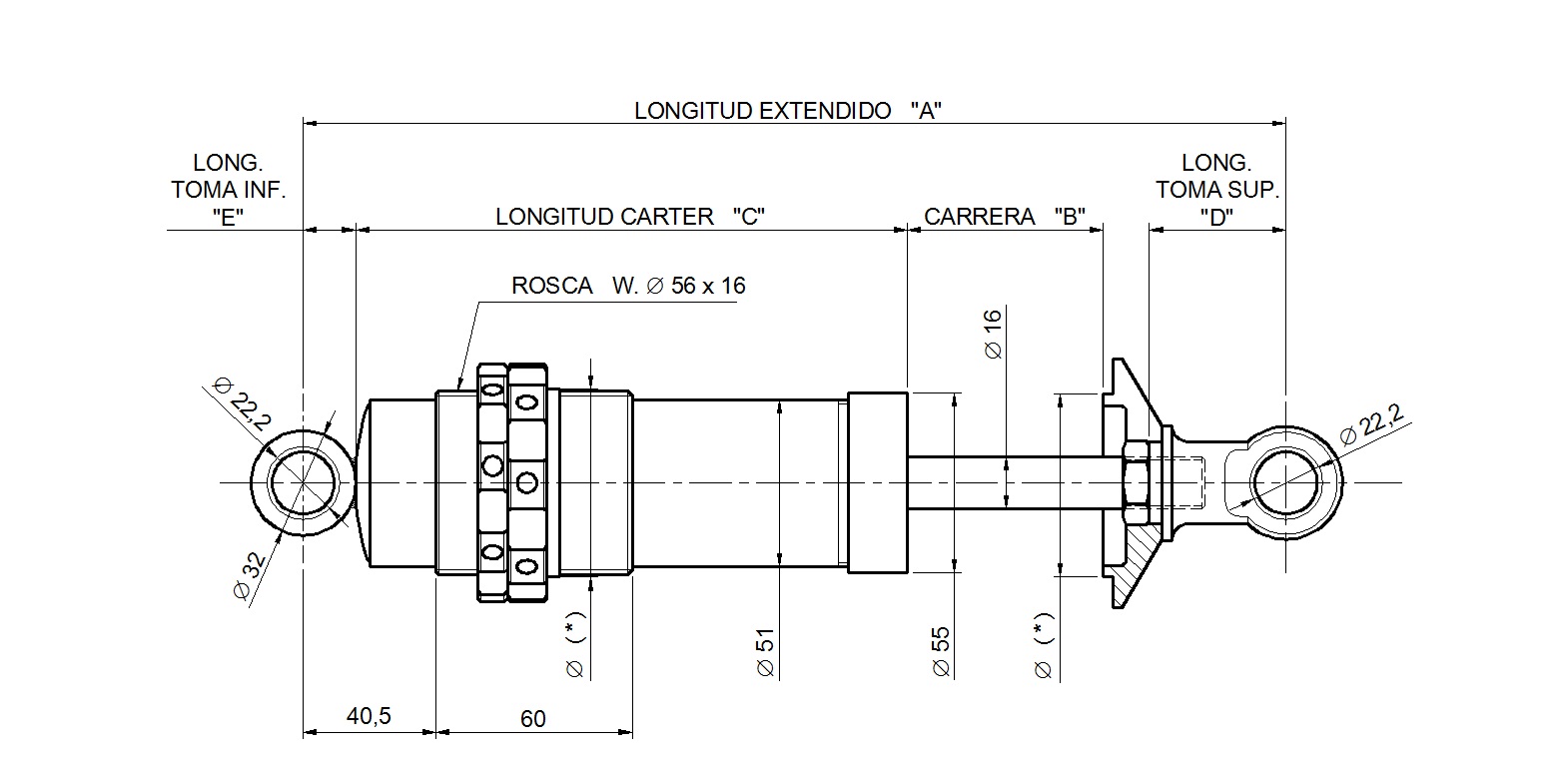

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
