FORMULA GL

APLICACIONES:
I. Fórmula (del./tras.)
II. Sport Prototipos (del./tras.)

CARACTERISTÍCAS:

Amortiguador monotubo regulable presurizado.
Diámetro de pistón:    43,6 mm.
Diámetro de vástago:  16 mm.
Altura regulable.
Cárter fabricado en aleación no ferrosa especial.

(*) Para utilizar con espirales de 58 mm. de diámetro interior.

REGULACIONES:

a) Una vía de regulación (control de amortiguación en expansión).
b) Una vía de regulación (control de amortiguación en expansión y compresión simultánea).

INFORMACIÓN TÉCNICA

Código (**)
Long. Extendido
‘A’
(mm.)
Carrera
‘B’
(mm.)
Long. Cárter
‘C’
(mm.)
Long. toma Sup.
‘D’
(mm.)
Long. toma Inf.
‘E’
(mm.)
F-GL-01 281 62 134,2 42 34,6
F-GL-02 (***) 301 62 154,2 42 34,6
F-GL-03 343 91 167,2 42 34,6
F-GL-04 370 91 194,2 42 34,6
F-GL-05 413 134 194,2 42 34,6

(**) Esta dimensión puede modificarse utilizando los diferentes modelos de toma superior (ver accesorios).

(***) Esta opción esta discontinuada (Se fabricara solo como pedido especial).

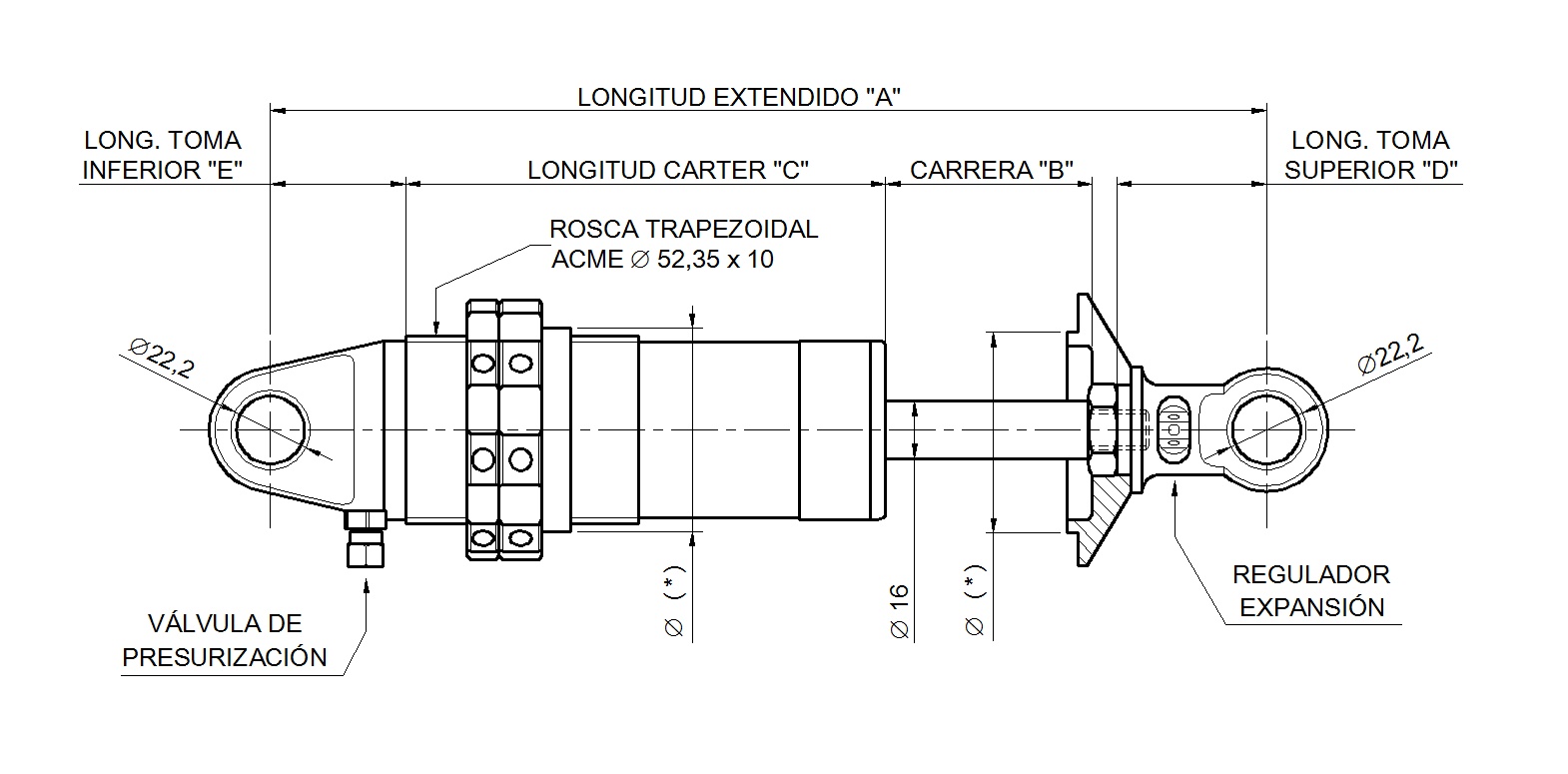

DIMENSIONES IMPORTANTES PARA INSTALACIÓN

FORMULA GL

APPLICATIONS:
I. Formula type cars.
II. Sport Prototypes.

CHARACTERISTICS:
Coil over monotube damper type.
43.6 mm. piston diameter.
16 mm. shaft diameter.
High quality aluminium bodies.

(*) To use with 58 ID. springs.

ADJUSTABILITY:

a) 1 way adjustable / rebound adjustment.

b) 1 way adjustable / simultaneous bump and rebound adjustment.

TECHNICAL ESPECIFICATIONS



Code (**)
Extended Length
«A»
(mm.)
Stroke
«B»
(mm.)
Body Length
«C»
(mm.)
Top Eye Length
«D»
(mm.)
Bottom Eye Length
«E»
(mm.)
F-GL-01 281 62 134,2 42 34,6
F-GL-02 301 62 154,2 42 34,6
F-GL-03 343 91 167,2 42 34,6
F-GL-04 370 91 194,2 42 34,6
F-GL-05 413 134 194,2 42 34,6

(**) Extended lengths «A» can be modified through eye top length «D» specific accesories (see Accessories).

IMPORTANT MEASURES FOR INSTALLATION
