FORMULA  SP-TL

APPLICATIONS:
I. Touring type cars (rear suspension).

CHARACTERISTICS:
Coil over monotube damper type.
43.6 mm. piston diameter.
16 mm. shaft diameter.
High quality aluminium bodies.

(*) To use with 58 ID. springs.

ADJUSTABILITY:

Independent adjustable bump and rebound damping.

2 – 3 ways adjustable / Low and high speed adjustment.

See in «Accessories» – 1 and 2-way external reservoir.

Reservoir made of special non-ferrous alloy. Inner diameter 43.6 mm.

TECHNICAL ESPECIFICATIONS

Code (**)
Extended Length
‘A’
(mm)		 Stroke
‘B’
(mm)		 Body Length
‘C’
(mm)		 Top Eye Length
‘D’
(mm)		 Bottom Eye Length
‘E’
(mm)
FSP-TL-01 462 91 167.2 42 155
FSP-TL-02 473 91 167.2 53 155
FSP-TL-03 484 91 167,2 64 155
FSP-TL-11 415 91 194.2 42 80
FSP-TL-12 426 91 194.2 53 80
FSP-TL-13 437 91 194.2 64 80

(**) Extended lengths “A” can be modified through eye top length “D” specific accesories (see Accessories).

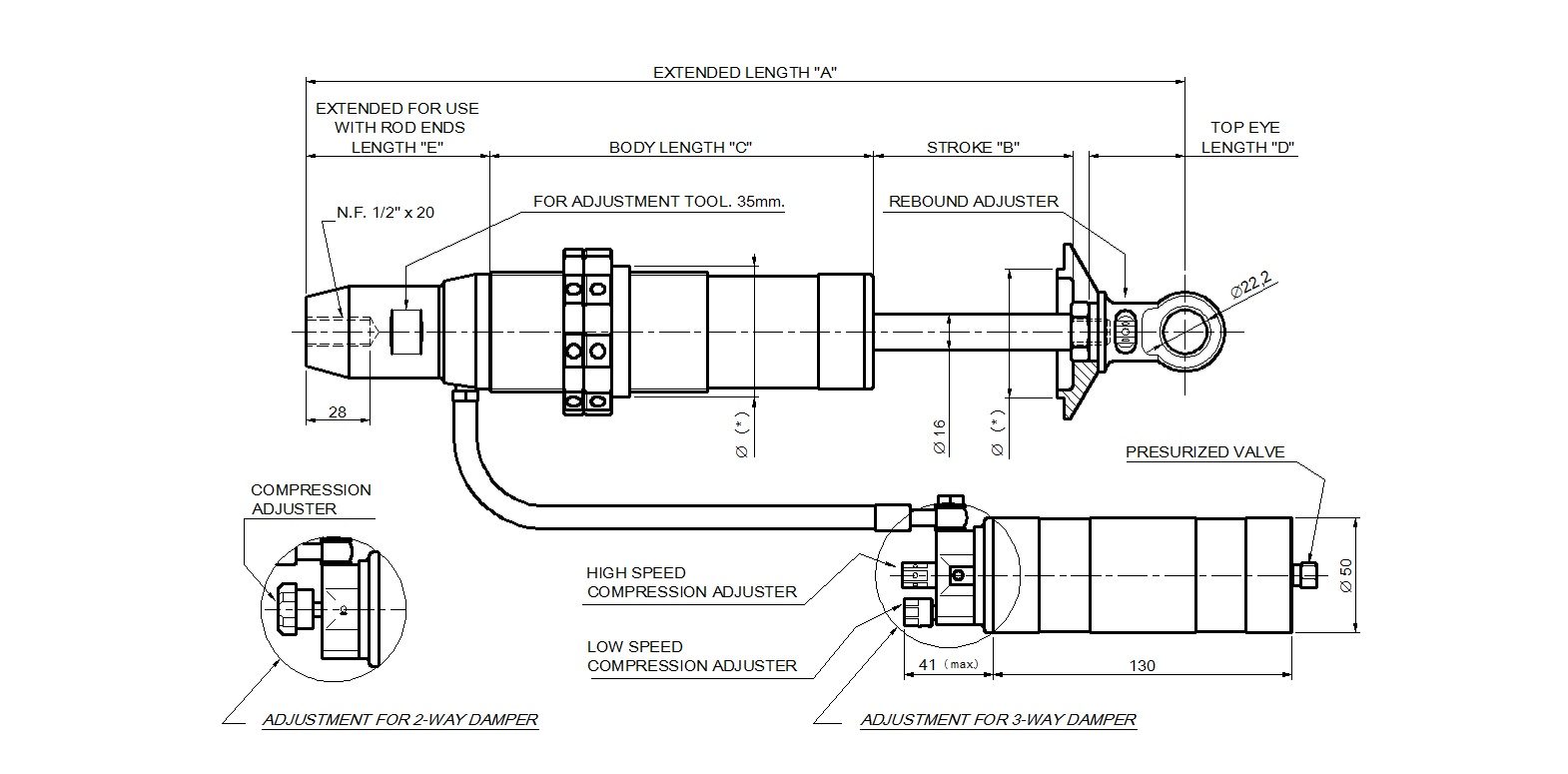

IMPORTANT MEASURES FOR INSTALLATION

FORMULA  SP-TL

APLICACIONES:
I. Turismo (suspensión trasera).
II. Automóviles con suspensiones similares.

CARACTERÍSTICAS:
Amortiguador monotubo regulable presurizado.
Diámetro de pistón:    43,6 mm.
Diámetro de vástago:  16 mm.
Altura regulable.
Cárter fabricado en aleación no ferrosa especial.

(*) Para utilizar con espirales de 58 mm. de diámetro interior.

REGULACIONES:

Registro independiente de amortiguación en compresión y expansión.

2 – 3 vías de regulación / ajuste de baja y alta velocidad.

Ver en «Accesorios» – Reservorios de 1 y 2 vías.

Reservorio fabricado totalmente en aleación no ferrosa especial.  Diámetro interior 43,6 mm.

INFORMACIÓN TÉCNICA

Código (**)
Long. Extendido
‘A’
(mm)		 Carrera
‘B’
(mm)		 Long. Cárter
‘C’
(mm)		 Long. toma Sup.
‘D’
(mm)		 Long. toma Inf.
‘E’
(mm)
FSP-TL-01 462 91 167,2 42 155
FSP-TL-02 473 91 167,2 53 155
FSP-TL-03 484 91 167,2 64 155
FSP-TL-11 415 91 194,2 42 80
FSP-TL-12 426 91 194,2 53 80
FSP-TL-13 437 91 194,2 64 80

(**) Esta dimensión puede modificarse utilizando los diferentes modelos de toma superior (ver accesorios).

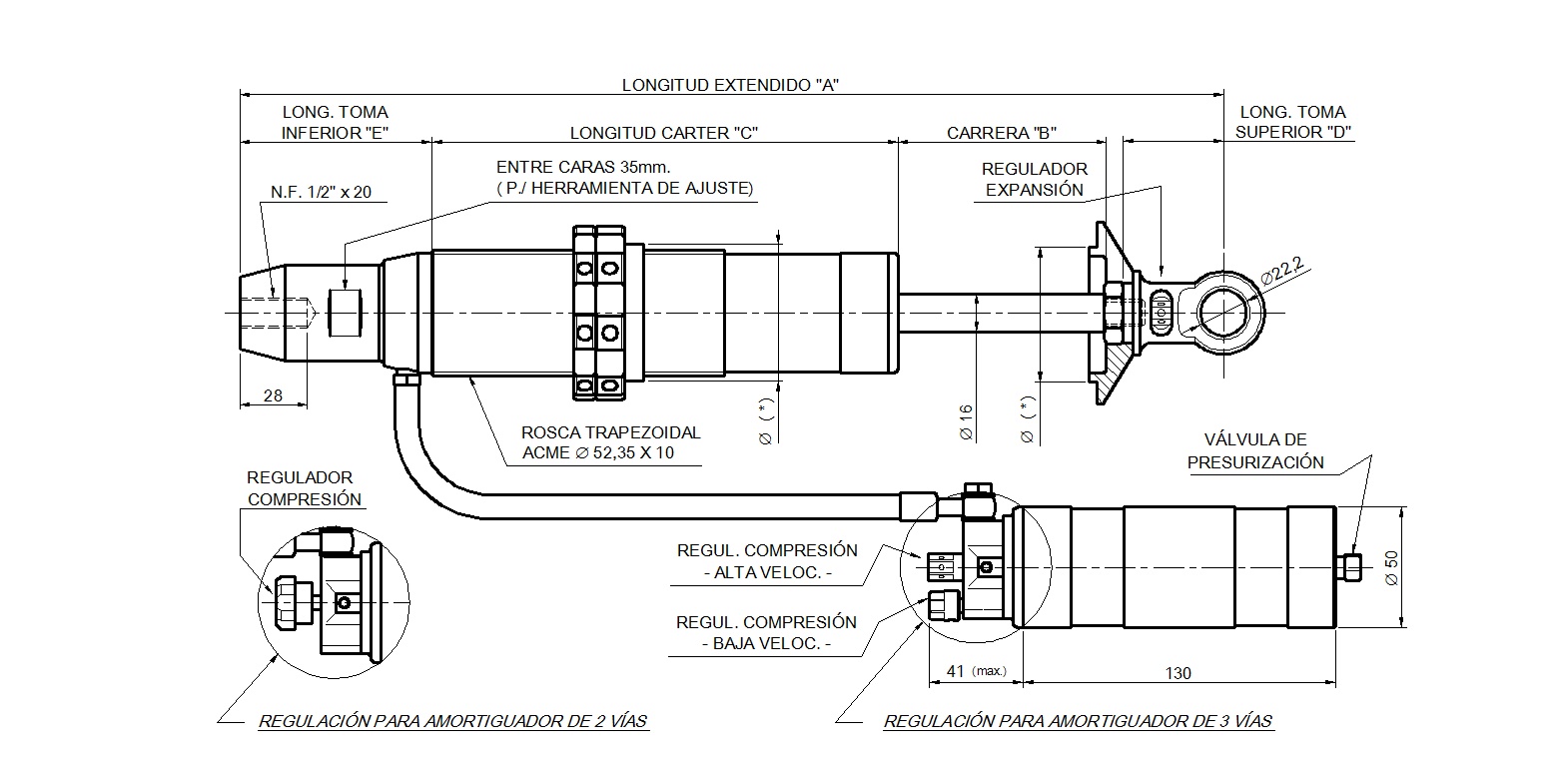

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
