TC HF.Ar

– Fijo –  (Con altura regulable)

APLICACIONES:
I. TC 4000 (zonales).
II. Chevy, Falcon, Torino, Chevrolet 400, Coupé Dodge, Valiant, etc.

CARACTERÍSTICAS:
Amortiguador hidráulico bitubo.
Diámetro de pistón :    41,3 mm.
Diámetro de vástago:   16   mm.
Cárter y cilindro fabricados en acero especial.
Disponible con tomas :       espiga / ojal   u   ojal / ojal.
Altura regulable opcional.
(*) Para utilizar con espirales de 64 mm. de diámetro interior.

ALTERNATIVA:
Para las categorías que utilizan resortes de dimensiones originales y elásticos de suspensión, los amortiguadores se fabrican sin regulación de altura.
También se pueden fabricar con las tomas originales correspondiente a cada marca de vehículo.

INFORMACIÓN TÉCNICA

Código
Long. extendido
«A»
(mm)
Carrera
«B»
(mm)
Long. cárter
«C»
(mm)
Long.
toma sup.
«D»
(mm)
Long.
toma inf.
«E»
(mm)
TC-HF-01 335 85 180 42 17,5
TC-HF-02 435 130 235 42 17,5
TC-HF-11 ** 335 85 180 42 17,5
TC-HF-12 ** 435 130 235 42 17,5



Long. Extendido ‘A’ y Long. toma Sup. ‘D’, corresponde a la opción con toma sup. ojal AMP-124 para utilizar cojinete rotulado (ver accesorios).
Las otras dimensiones disponibles en toma sup. – ojal y espiga – permiten diversas posibilidades de montaje

(**) Corresponde a las opciones con altura regulable.

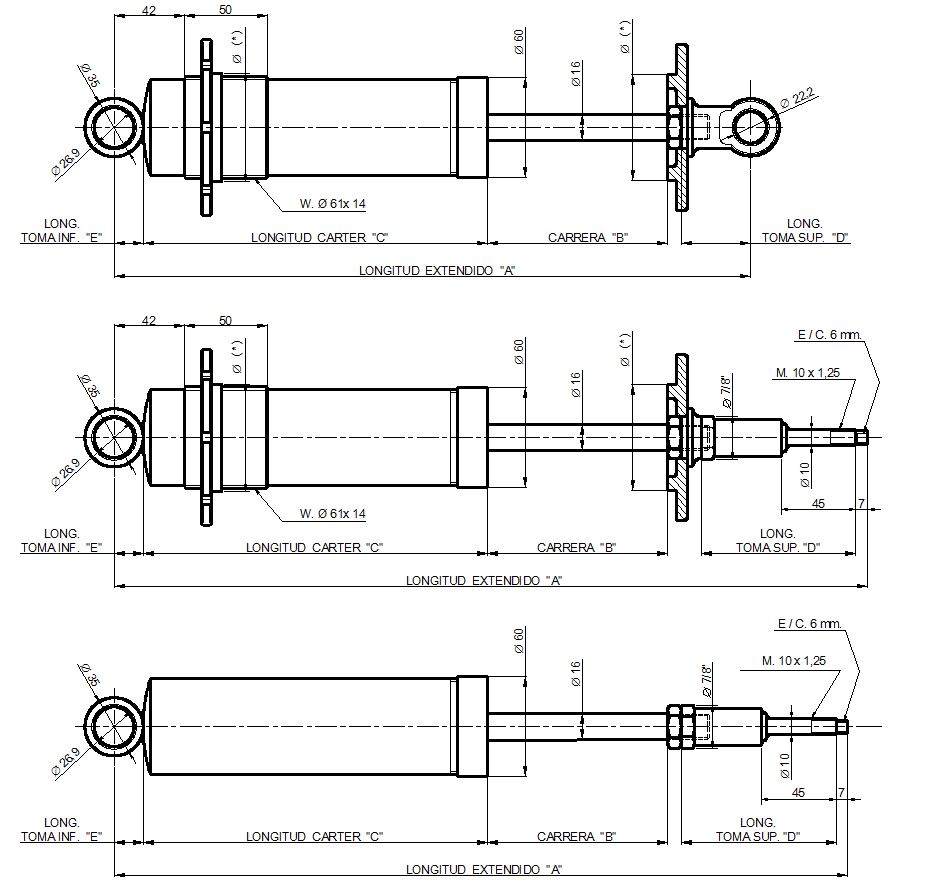

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
