TC-HY   II

– Regulable –

APLICACIONES:
I. TC 4000 (nacionales y zonales).
II. Chevy, Falcon, Torino, Chevrolet 400, Coupé Dodge.

CARACTERÍSTICAS:
Amortiguador hidráulico bitubo, regulable.
Diámetro de pistón:          41,3 mm.
Diámetro de vástago:       16 mm.
Cárter y cilindro fabricados en acero especial.
Disponible con tomas       espiga / ojal    u      ojal / ojal.
Altura regulable opcional.

(*) Para utilizar con espirales de 64 mm. de diámetro interior.

ALTERNATIVA:
Para las categorías que utilizan resortes de dimensiones originales y elásticos de suspensión, los amortiguadores se fabrican sin regulación de altura.
También se pueden fabricar con las tomas originales correspondiente a cada marca de vehículo.

REGULACIONES:
a) Una vía de regulación / control de amortiguación en expansión.
b) Una vía de regulación / control de amortiguación en expansión y compresión simultánea.
c) Sin regulación. Valores hidráulicos fijos de una vía.

INFORMACIÓN TÉCNICA
Código Long. extendido
«A»
(mm)
Carrera
«B»
(mm)
Long. Carter
«C»
(mm)
Long.
toma Sup.
«D»
(mm)
Long.
toma inf.
«E»
(mm)
HYR-01 335 85 180 42 17,5
HYR-02 435 130 235 42 17,5
HYR-11 ** 335 85 180 42 17,5
HYR-12 ** 435 130 235 42 17,5

Long. Extendido ‘A’ y Long. toma Sup. ‘D’, corresponde a la opción con toma sup. ojal AMP-124 para utilizar cojinete rotulado (ver accesorios).
Las otras dimensiones disponibles en toma sup. – ojal y espiga – permiten diversas posibilidades de montaje

(**) Corresponde a las opciones con altura regulable.

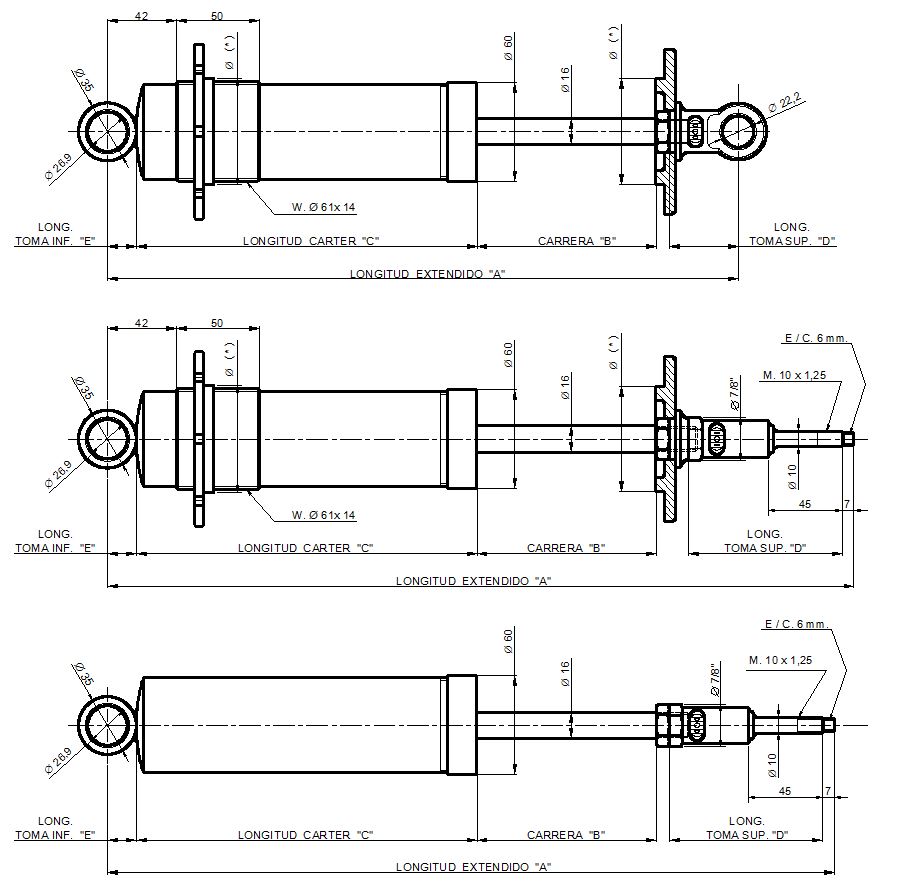

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
