TC-HY III
– Regulable ( 2 vias) –
APLICACIONES:
I. TC 4000 (nacionales y zonales).
II. Chevy, Falcon, Torino, Chevrolet 400, Coupé Dodge.
CARACTERÍSTICAS:
Amortiguador hidráulico bitubo, con doble vía de regulación.
Diámetro de pistón: 41,3 mm.
Diámetro de vástago: 16 mm.
Cárter y cilindro fabricados en acero especial.
Disponible con tomas de vástago ojal o espiga.
Altura regulable opcional.
(*) Para utilizar con espirales de 64 mm. de diámetro interior.
ALTERNATIVA:
Para las categorías que utilizan resortes de dimensiones originales y elásticos de suspensión, los amortiguadores se fabrican sin regulación de altura.
REGULACIONES:
Registro independiente de amortiguación en compresión y expansión.
– Regulación de expansión con 18 puntos
– Regulación de compresión con 6 puntos.


Código | Long. extendido «A» (mm) |
Carrera «B» (mm) |
Long. Carter «C» (mm) |
Long. toma Sup. «D» (mm) |
Long. toma inf. «E» (mm) |
HY III-01 | 335 | 85 | 115 | 42 | 79 |
HY III-02 | 410 | 130 | 145 | 42 | 79 |
HY III.R-01 ** | 335 | 85 | 115 | 42 | 79 |
HYR III.R-02 ** | 410 | 130 | 145 | 42 | 79 |
Long. Extendido ‘A’ y Long. toma Sup. ‘D’, corresponde a la opción con toma sup. ojal AMP-124 para utilizar cojinete rotulado (ver accesorios).
Las otras dimensiones disponibles en toma sup. – ojal y espiga – permiten diversas posibilidades de montaje
(**) Corresponde a las opciones con altura regulable.

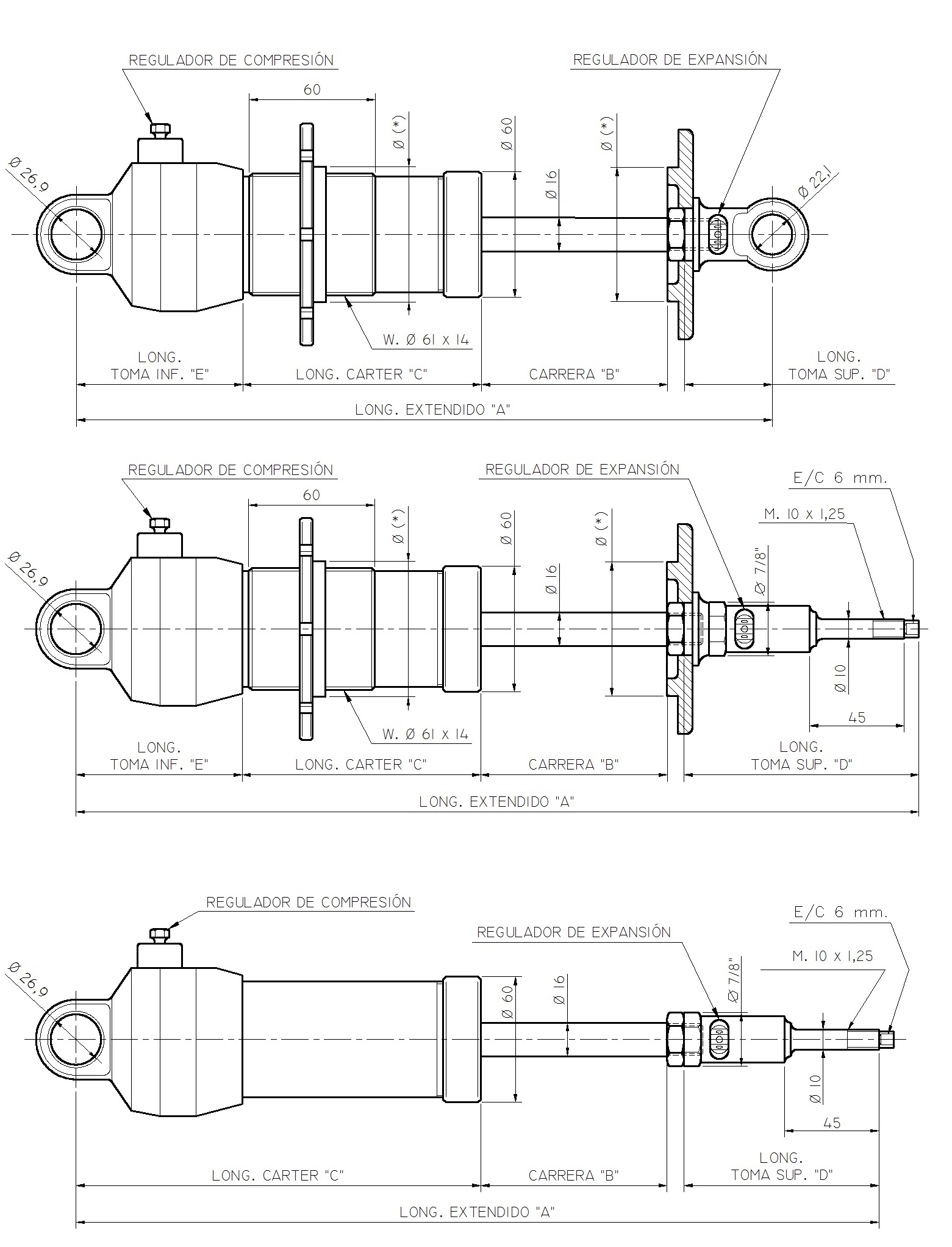

DIMENSIONES IMPORTANTES PARA INSTALACIÓN
