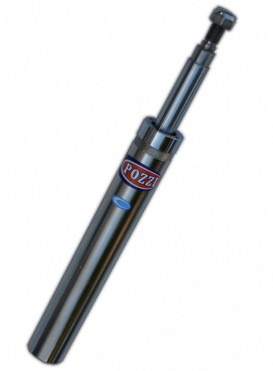

TURISMO  HF – VW  GOL

– Cartucho Mc Pherson –

APLICACIONES:
I. VW Gol – Senda – Gacel (suspensión delantera).
II. Automóviles con suspensiones similares.

CARACTERÍSTICAS:
Amortiguador hidráulico bitubo.
Diámetro de pistón :         32 mm.   y   35 mm.  respectivamente
(*) Diámetro de vástago : 22 mm.
Cárter normalizado.
Cilindro fabricado en acero especial.

(*) Para reglamento con dimensiones originales; se puede armar con vástago de 20 mm. de diámetro.

INFORMACIÓN TÉCNICA

Código Long. extendido
‘A’
(mm)
(**)
Carrera
‘B’
(mm)
Long. carter
‘C’
(mm)
Carter
diametro exterior
‘O’
(mm)
HFG-01 480 122  ** 300 43
HFG-01-L 595 165  ** 370 43
HFG-02 480 122  ** 300 51

(**)  La carrera puede modificarse con colocación de tope interno.

HFG-01 y HFG-01-L  :    Estructura (mangueta) original.
HFG-02  :                         Estructura (mangueta) especial -de mayor diámetro-.

El modelo HFG-02 se fabrica originalmente para categorías cuyo reglamento permite la utilización de estructuras (manguetas) de dimensiones libres.

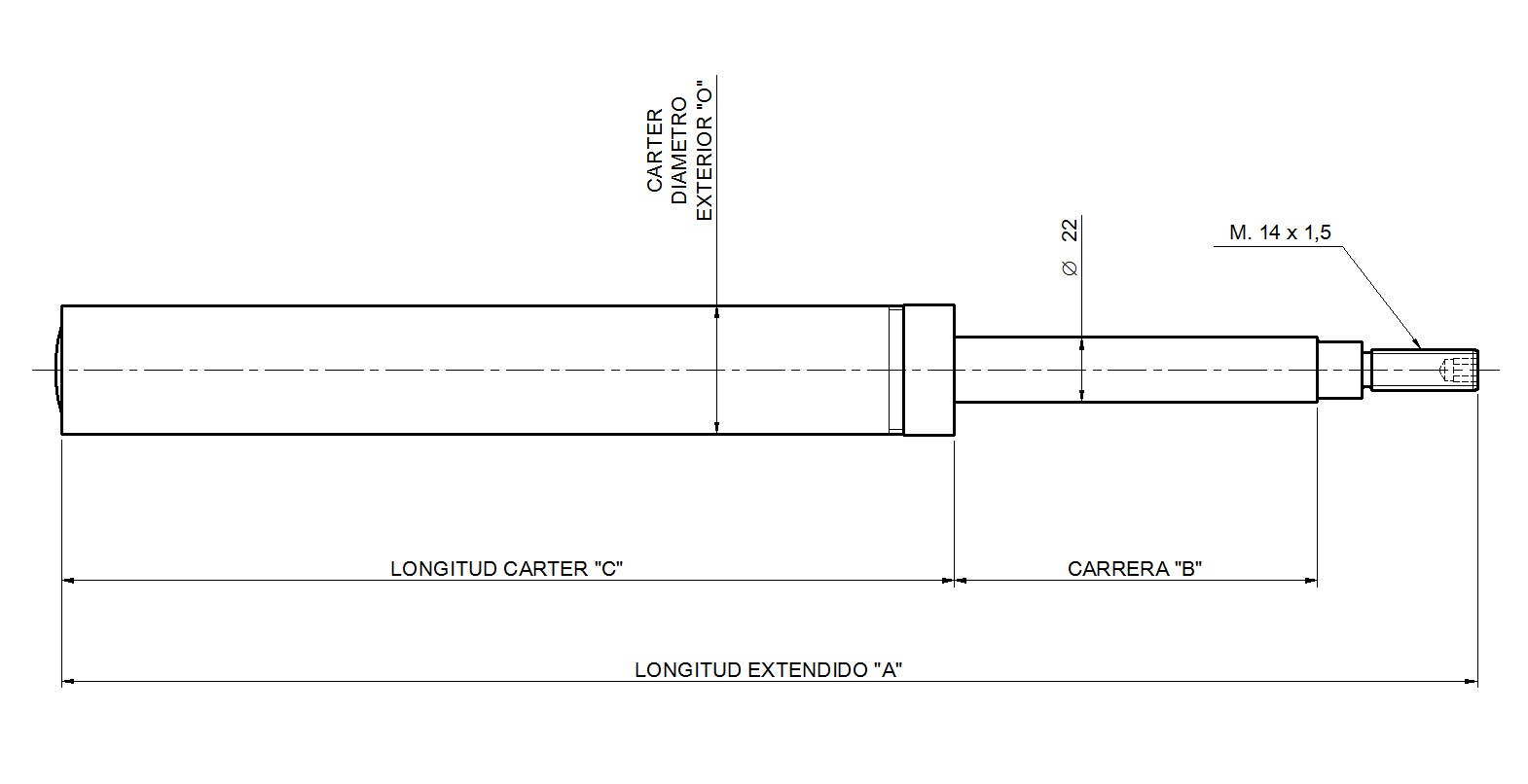

DIMENSIONES IMPORTANTES PARA INSTALACIÓN

Turismo-hf-vw-gol-cartucho-mc-pherson

APLICACIONES:
I. VW Gol – Senda – Gacel (suspensión delantera).
II. Automóviles con suspensiones similares.

CARACTERISTICAS:
Amortiguador hidráulico bitubo.
Pistón de aleación no ferrosa, diámetro 32 mm. Y 35 mm. Respectivamente
(*) Diámetro de vástago: 22 mm y 25 mm. respectivamente.
Cárter normalizado.
Cilindro fabricado en acero especial.

Código Long. Extendido
‘A’
(mm)
Carrera
‘B’
(mm)
Long. Cárter
‘C’
(mm)
Cárter Diámetro Exterior.
‘O’
(mm)
HFG-01 560 215** 305 43
HFG-01-L 620 275** 365 43
HFG-02 560 215** 305 51



(**) Esta dimensión puede modificarse utilizando los diferentes modelos de toma superior (ver accesorios).

Dimensiones
